Prozess Kartenerstellung Bahnausbesserungswerk Kaiserslautern
Hausaufgabe zum 28. Februar 2011

Größte Hürde bei der Feinabstimmung unserer Arbeit war der Anspruch, ein perfektes Verhältnis zwischen den Bildelementen (z.B. Nordpfeil, Legendenkästen) zu finden. Trotz eines Vordrucks in DIN-A4 und intensiver Überprüfung am Bildschirm können die perfekten Größenabstimmungen lediglich beim DIN-A1 Druck erkannt werden.







Eine weitere Herausforderung stellte die Farbabstimmung der einzelnen Kartenelemente dar. Auch besteht hier eine Differenz zwischen den ausgedruckten und digital dargestellten Farben was eine Feinabstimmung zusätzlich erschwert.

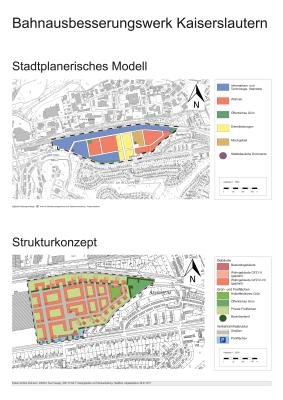

Grundsätzlich war jedoch die Erstellung der Karten jedoch mehr ein zeitlicher Aufwand als eine fachliche Hürde. Das fertige Ergebnis ist hier zu betrachten.


pvieweg am 28. Januar 11  |  Permalink  |  0 Kommentare  |  kommentieren



Mittwoch, 1. Dezember 2010
Karten - Masstäbe und Distanzen in der Natur
01.Dezember 2010

MASSTÄBE AUSWERTEN UND ENTFERNUNGEN MESSEN

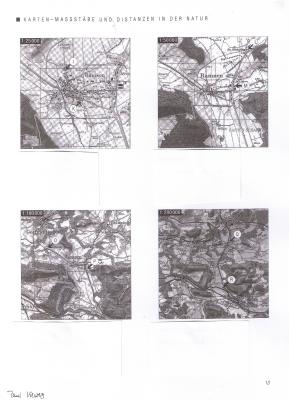

Auflistung der Ergebnisse:

Karte 1, Massstab 1:25.000

1cm bedeutet 250m
Enfernung I-K: 0,65km

Karte 2, Masstab 1:50.000

1cm bedeutet 500m
Entfernung L-M: 1,4km

Karte 3, Masstab 1:100.000

1cm bedeutet 1000m
Entfernung O-P: 3,2km

Karte 4, Masstab 1:200.000

1cm bedeutet 2000m
Entfernung Q-R: 6,6 km
pvieweg am 01. Dezember 10  |  Permalink  |  0 Kommentare  |  kommentieren



Luftaufnahmen und Karten: Gleiches erkennen - Abgleich von Karten
01. Dezember 2010

ABGLEICH VON SIEDLUNGSSTRUKTUREN

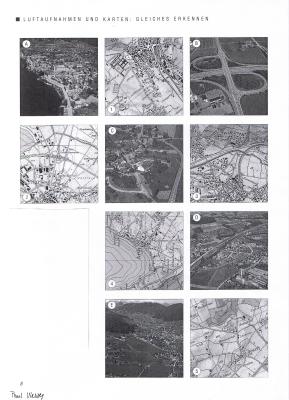

Liste der zusammengehörigen Luftaufnahmen und Kartenausschnitte:

A 4
B 2
C 5
D 1
E 3
pvieweg am 01. Dezember 10  |  Permalink  |  0 Kommentare  |  kommentieren



Wo bin ich nur? der Stadtplan gibt dir Auskunft - Abgleich von Karten
01. Dezember 2010

WIEDERFINDEN VON ORTEN

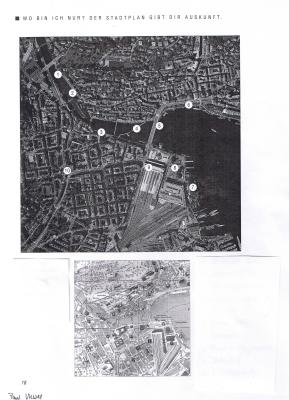

Auflistung der in der Karte markierten Objekte:

1. St.- Kurtl Quai
2. Spreuerbrücke
3. Regierungsgebäude
4. Kapellbrücke
5. Seebrücke
6. Schweizerhofquai
7. Inselipark
8. Kunst- u. Kongresshaus
9. Bahnhof
10. Pilatusplatz
pvieweg am 01. Dezember 10  |  Permalink  |  0 Kommentare  |  kommentieren
